Console通信电缆



线缆分类

Console通信电缆用于连接交换机的Console口和控制台的串口，传送设备配置数据信号。

外观结构

Console通信电缆的结构如图1所示。

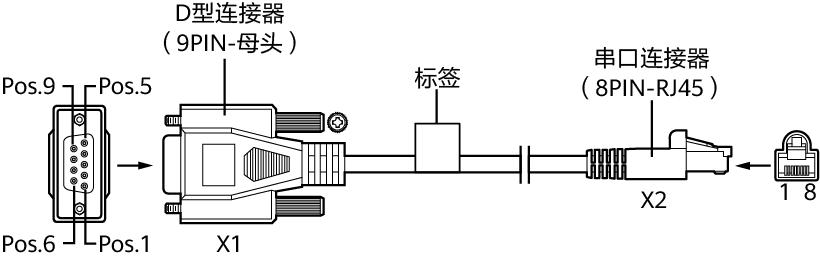

图1 Console通信电缆示意图

针脚定义

Console调测线缆的针脚对应关系如表1所示。

表1 Console调测线缆连接器的针脚对应关系

连接器	X1（DB9）	X2（RJ45）
连接器的插针对应关系	2	3
	3	6
	5	5

对接关系

Console通信电缆的一端是RJ45连接器，连接主控板的Console口；另一端与计算机串口相连。可根据实际情况选择其中一个插入计算机串口插座。

https://support.huawei.com/hedex/hdx.do?docid=EDOC1100276051&id=ZH-CN_CONCEPT_0177098044

示例：

操作步骤

1. 核对通信参数，确认是否配置正确。（此处使用第三方软件MobaXterm为例进行介绍）

2. 将Console通信电缆的DB9（孔）插头插入PC机的串口（COM）中，再将RJ-45插头端插入设备的Console口中。

3. 确认设置的连接端口是否正确。有些PC上会有多个串口，每个串口都有对应的编号，在设置连接端口时，需要选择连接的端口对应的编号。

   确认PC的串口物理属性是否与设备的Console口属性保持一致，如图1所示。在设备Console口属性没有改变的情况下，属性参数为：

   • 波特率：9600
   • 数据位：8
   • 奇偶校验位：无
   • 停止位：1
   • 流控：无

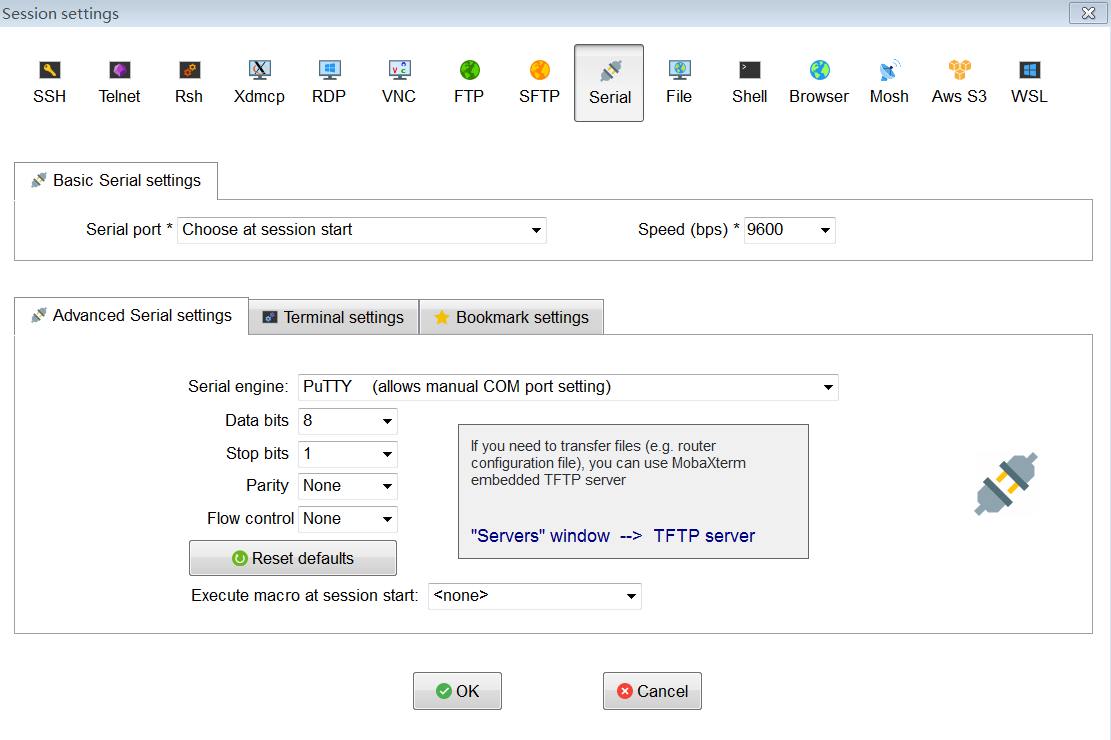

   图1 设置连接的接口以及通信参数




4. 确认串口线缆连接是否牢固且能正常使用。可以考虑更换一根确定之前使用没有问题的串口线缆。
5. 如果能登录到认证界面，但输入正确的用户名和密码后提示认证失败，此时可能是Console用户界面的认证方式配置有误。请通过其他方式登录设备（例如Telnet），确认在AAA视图下是否执行了local-user user-name service-type terminal命令为Console登录的用户配置接入类型；如果Telnet等远程方式无法登录，则需要通过BootLoad清除Console口的登录信息，具体操作方式请参见“BootLoad菜单操作”中的“清除Console登录密码”。
