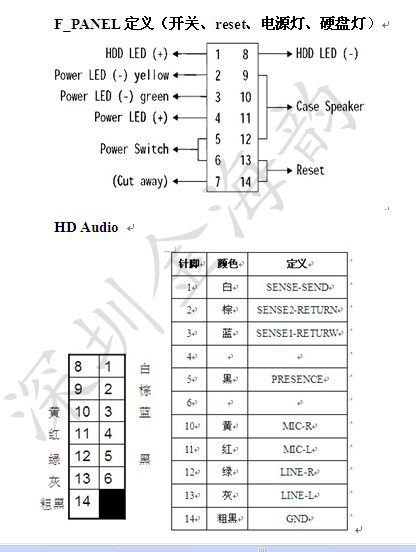

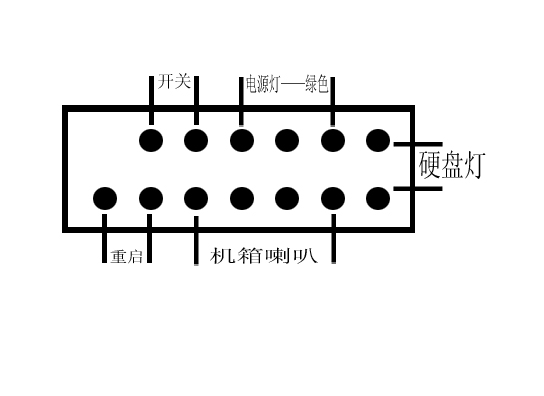

一、联想主板电源开关、重启、硬盘灯、电源灯接线定义。

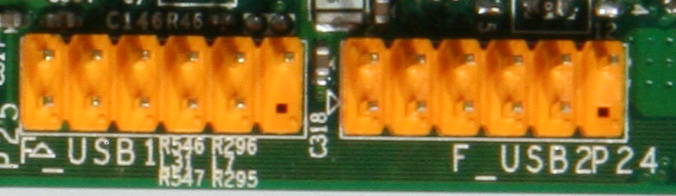

二、联想主板前置USB接线定义。
USB电源（VCC、POWER、5V、5VSB、U0VCC）线是红色
USB数据负线（DATE2－、USBD2－，PD2－，USBDT2－、U0DA－）线是白色
USB数据正线（DATE2＋、USBD2＋，PD2＋，USBDT2＋、U0DA＋）线是绿色
USB接地（GND、GROUND）线是黑色的
这是一个电脑前置USB的所有接线，还有一个USB跟上面的类同，只是将USB数据正、负线的名字中的数字加1，以示与第一个USB接口的区别。
来总结一下吧，其实很简单，两个前置USB接口共有8根线，每个USB接口需要4根线。一般主板上USB接口都是两排，一排就是一个USB接口。把红色的线接在USB电源上，白色的线（带一个“－”号）接在USB数据负线上，绿色的线（带一个“＋”号）接在USB数据正线上，最后接上黑色的接地线。注意的是，在一排上接的两根USB正、负数据线上的数字要相同。下面一排按上面的方法如法炮制就OK了。接完了最好再检查一遍，看看接的线的颜色排列顺序是不是跟主板自带的后挡板USB的接口一致？这样就大功告成了！从左至右颜色:红\白\绿\黑.

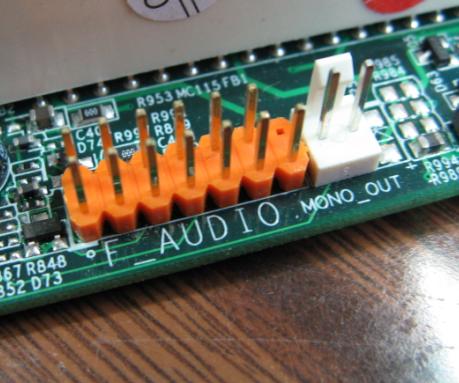

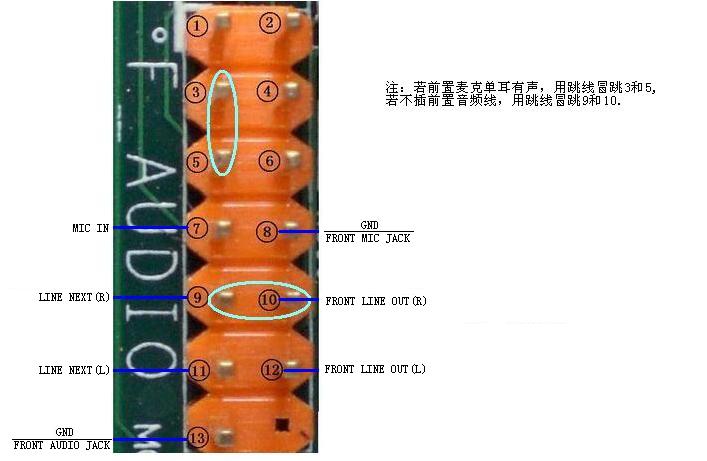

三、联想主板前置音频线（13针）接线定义。
联想最新的主板和 老一些的主板的 音频接口都是联想自己的标准
老款是7针的音频.

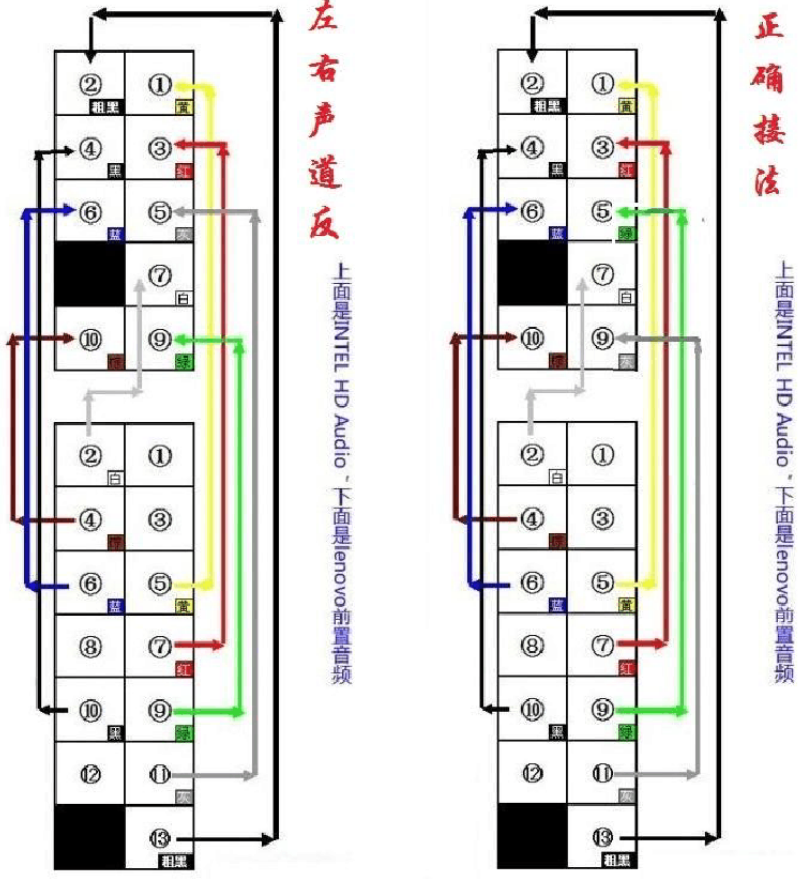

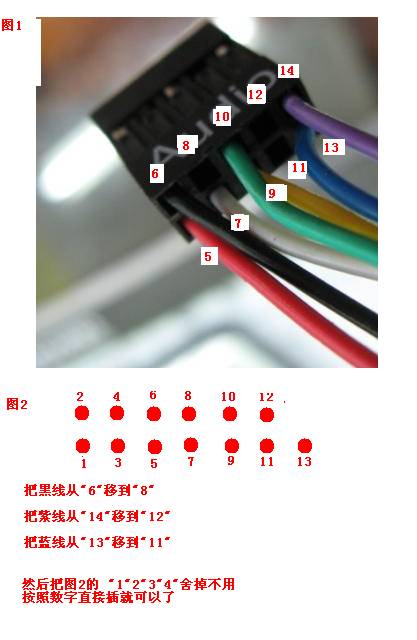

新款是13针的音频
相关图片: 老式的就不截图了
现市场上各种机箱的前置音频面板接线大概分为4种：标准7线接口、简化7线接口、5 线接口、4线接口。对于5线、4线接口的面板，由于制造不符合标准，即使连接以后也不能组成正常的回路，后置无法正常发声的；对于这种面板的接法，由于无法实现前后置音频都能正常发声，这里就不说了。

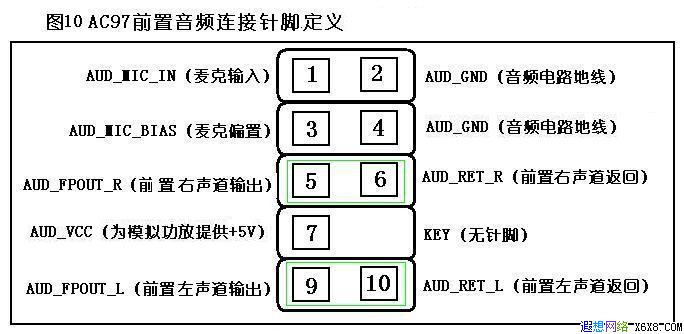

标准7线接法：
1----MIC IN 2-----GND
3----MIC POWER 4-----不接
5----LINE OUT FR 6----- LINE OUT RR
7----不接 8-----空
9----LINE OUT FL 10---- LINE OUT FR
11---12闭合 13-14闭合
简化7线接法：
1---Mic IN 2---GND
3---MIC Bias 4----不接
5---SPKOUT-R 6---SPKOUT-R
7----不接 8----空
9----SPKOUT-L 10----SPKOUT-L
11---12闭合 13-14闭合
